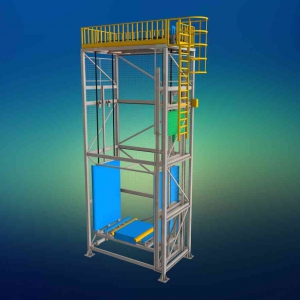

连续提升机
作品介绍
  连续提升机多为双链台板升降模式,即根据一定的链条缠绕方式,实现箱体在台板上的垂直提升或下降;该方式占地少,可实现跨楼层高度的箱体垂直升降。 主要结构:由机体、传动机构、链条卷绕机构、升降货台、电气控制系统、安全保护装置、提升机信号系统、升降系统、和装载附属设备组成。有连续式和往复式的输送方式,输送量大,提升高度高,运行平稳可靠,适用范围广,主要用于生产流水线高度差之间货物运送,往复式物料提升机根据进出口输送方向可分为:Z型、C型、E型等。 机体:升降机为四立柱框架,外围有防护装置。 升降货台:升降货台是提升物料平台,靠提升装置与升降台连接,并采用导向滚轮和导轨导向,提升链条的另一端与平衡配重块连接,平衡配重块的设计,选用提升马达时可以采用更小功率,节约能源。 输送机:升降货台上安装有输送装置。 垂直升降机采用钢骨架铝型材复合结构,采用四条传动链传动,四条传动链由同一动力源(减速电机)驱动,因此工作时四条链始终是同步运行的。垂直降箱机柔性台板的前面两个支角点就安装在两条外链上,而柔性台板的后面两个支角点则安装在两条内链上,通过折向轮实现内外、链条不同的卷绕方式,使柔性台板在工作的上升(或下降)行程保持在水平面上,而在回转的下降(或上升)行程则保持在垂直面上,柔性台板本身通过单面弯曲链条作为联接支承,以确保柔性台板在工作行程中支撑面不会向下弯曲,从而保证输送物进入台板后能平稳地垂直上升(或下降)。可根据输送物重量、输送高度不同、设计为轻型或重型传动。
353
2
0
参数信息
 额定输送载荷
20kg
 最大输送速度
30m/min
 控制方式
手动/单机自动/联机自动
 通信方式
工业以太网
 驱动减速电机
SEW
 设备能力
1260件/小时
 装机容量
提升
 机体材质
钢结构
 输送面标高
600-3500mm
天海欧康科技信息(厦门)有限公司
天海欧康科技信息(厦门)有限公司
400-886-5616
评论(0
连续提升机
关闭详情
连续提升机多为双链台板升降模式,即根据一定的链条缠绕方式,实现箱体在台板上的垂直提升或下降;该方式占地少,可实现跨楼层高度的箱体垂直升降。 主要结构:由机体、传动机构、链条卷绕机构、升降货台、电气控制系统、安全保护装置、提升机信号系统、升降系统、和装载附属设备组成。有连续式和往复式的输送方式,输送量大,提升高度高,运行平稳可靠,适用范围广,主要用于生产流水线高度差之间货物运送,往复式物料提升机根据进出口输送方向可分为:Z型、C型、E型等。 机体:升降机为四立柱框架,外围有防护装置。 升降货台:升降货台是提升物料平台,靠提升装置与升降台连接,并采用导向滚轮和导轨导向,提升链条的另一端与平衡配重块连接,平衡配重块的设计,选用提升马达时可以采用更小功率,节约能源。 输送机:升降货台上安装有输送装置。 垂直升降机采用钢骨架铝型材复合结构,采用四条传动链传动,四条传动链由同一动力源(减速电机)驱动,因此工作时四条链始终是同步运行的。垂直降箱机柔性台板的前面两个支角点就安装在两条外链上,而柔性台板的后面两个支角点则安装在两条内链上,通过折向轮实现内外、链条不同的卷绕方式,使柔性台板在工作的上升(或下降)行程保持在水平面上,而在回转的下降(或上升)行程则保持在垂直面上,柔性台板本身通过单面弯曲链条作为联接支承,以确保柔性台板在工作行程中支撑面不会向下弯曲,从而保证输送物进入台板后能平稳地垂直上升(或下降)。可根据输送物重量、输送高度不同、设计为轻型或重型传动。
 额定输送载荷 : 20kg
 最大输送速度 : 30m/min
 控制方式 : 手动/单机自动/联机自动
 通信方式 : 工业以太网
 驱动减速电机 : SEW
 设备能力 : 1260件/小时
 装机容量 : 提升
 机体材质 : 钢结构
 输送面标高 : 600-3500mm
